Die Ansprüche, welche an eine Doublier- bzw. Hochstosslege-Maschine gestellt werden, sind vielseitig, aber dennoch soll sie in der Bauart und Bedienung einfach sein.

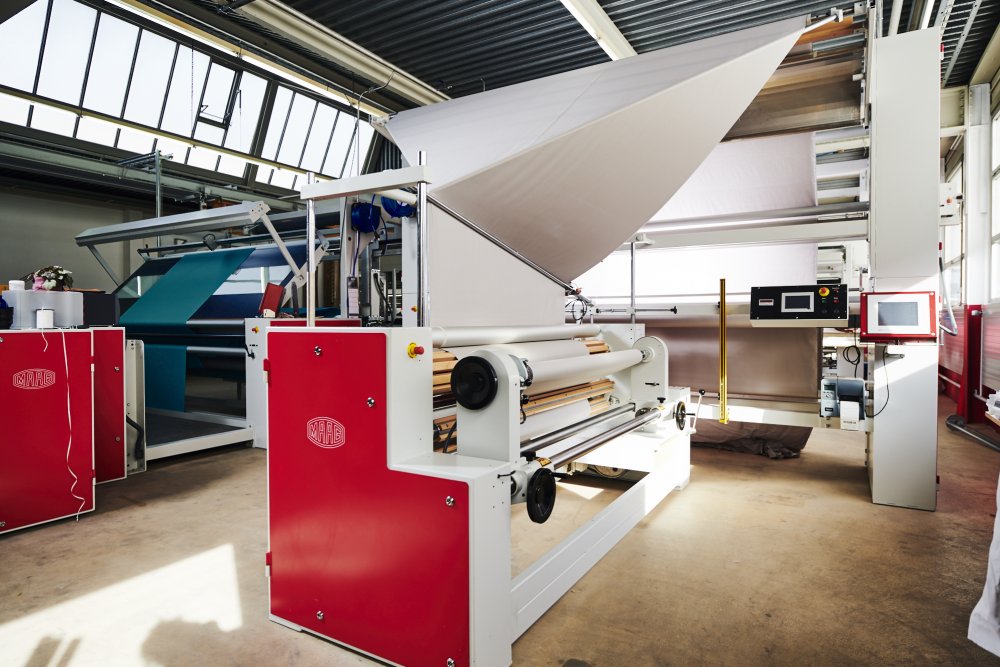

Unsere Maschinen sind das Produkt langjähriger Erfahrung und modernster Konstruktionsprinzipien. Die Doubliermaschinen bestehen grundsätzlich aus zwei Hauptteilen, nämlich der Abrollung mit anmontiertem Doubliergestell und der eigentlichen Roll- und Wickelmaschine.
Faltenfreie Wicklung
mit sauberer Kante.

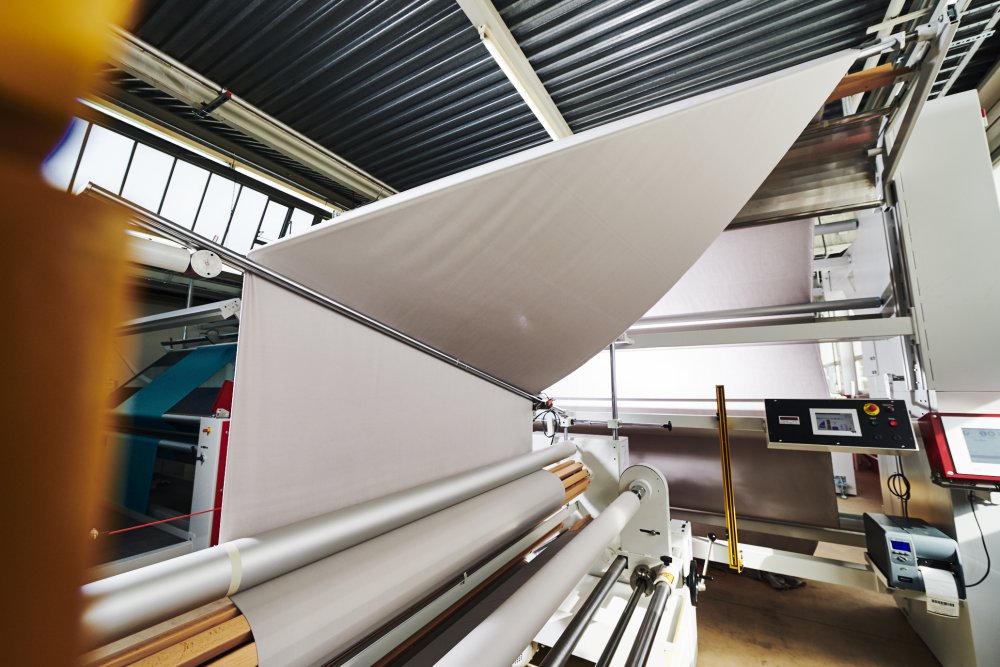

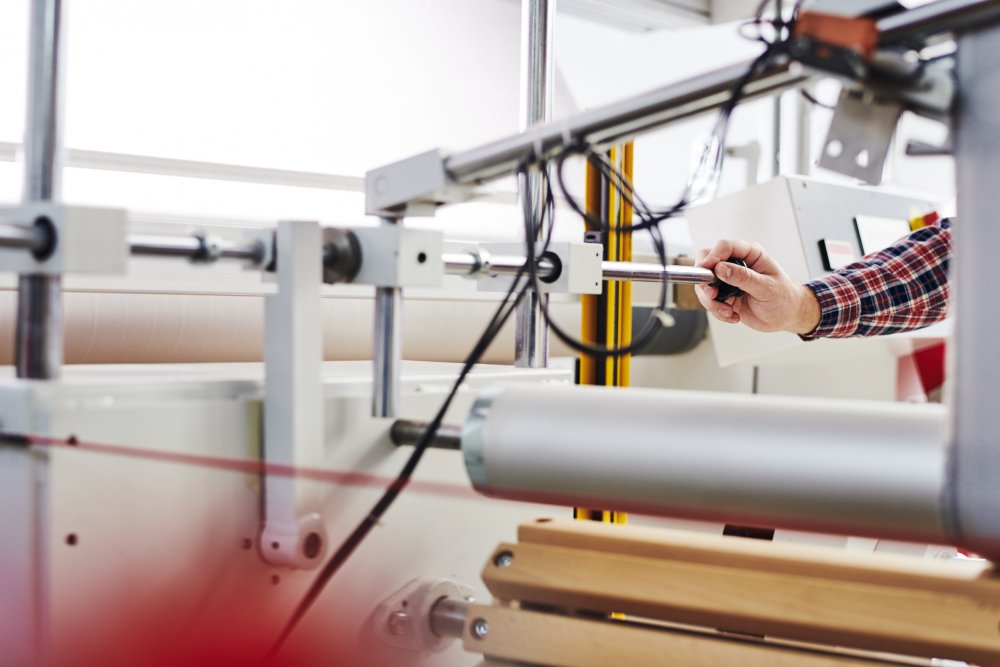

Das Doubliergestell ist so konzipiert, dass eine ausreichende Verstellmöglichkeit des Doublierdreiecks und den zugehörigen Führungsstangen gegeben ist. Zwecks Korrektur eventueller Spannungsungleichheiten im Gewebe ist die Lagerung der Abrollwelle einseitig lateral verstellbar.

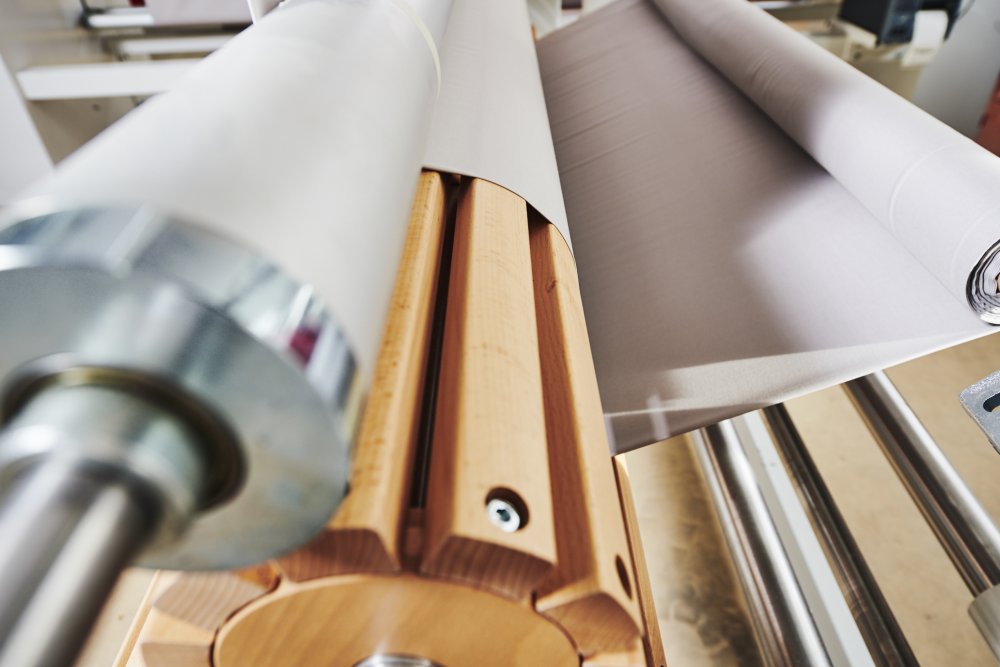

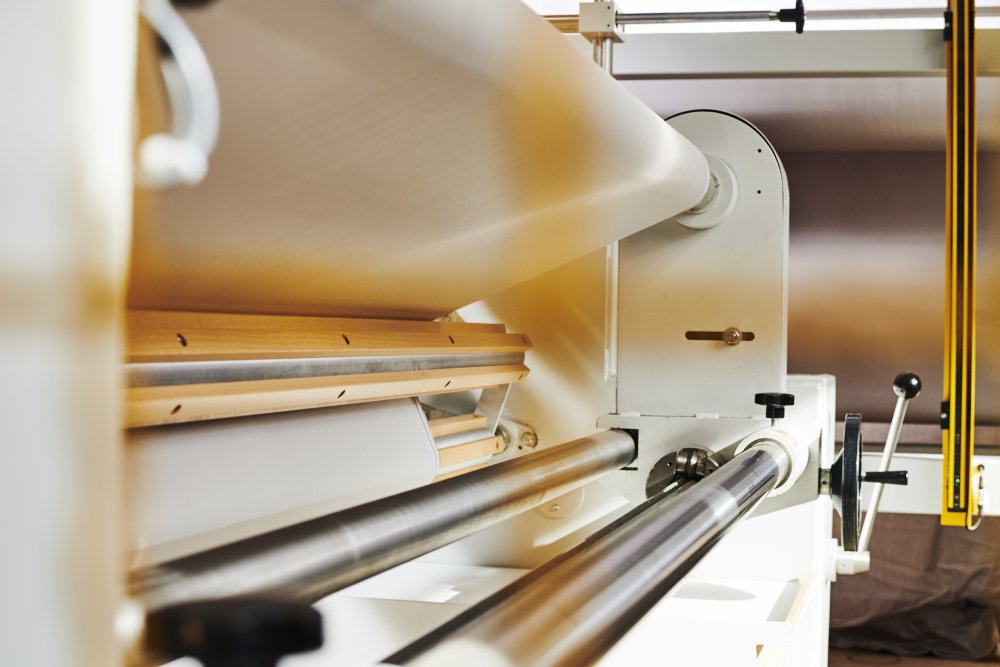

Die Roll- und Wickelmaschine besteht aus einem Ständerpaar und beinhaltet den Antrieb, ein Nachzugwalzenpaar, diverse Leit- und Pendelwalzen sowie das Aufrollaggregat. Letzteres ist vorgesehen zur Aufnahme von Mitnehmerkonen oder Wickelstäben für Kartonhülsen und einem Wickelschwert für Tambouren (Brettchen) oder Flachkarton.
Damit die Ware leichter eingezogen werden kann, lassen sich die beiden Nachzugswalzen durch Hebelbetätigung ein- und auskuppeln. Die Geschwindigkeit dieser Walzen ist konstant, das heisst, sie bestimmen die Arbeitsgeschwindigkeit der Maschine.

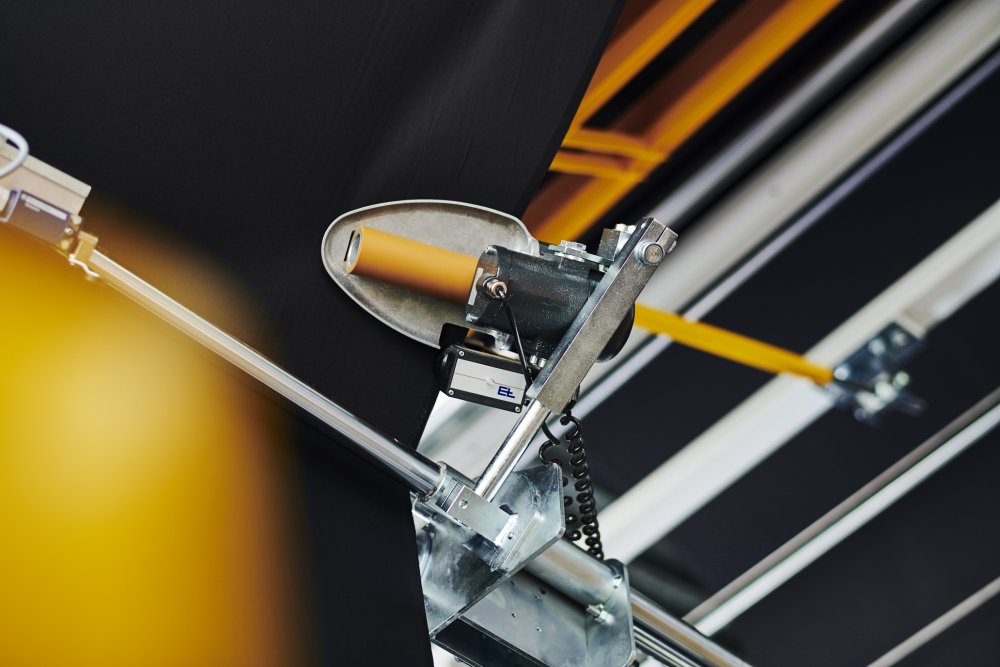

Die Aufrollvorrichtung wird über eine verstellbare Gleitkupplung angetrieben, damit die Aufrollhärte nach belieben reguliert werden kann. Die bei der Flachwicklung erzeugten Schläge werden von einer Pendelwalze aufgefangen. Die Kantensteuerung arbeitet vollautomatisch. Als Kantenfühler dient ein Differentialtastgerät, welches nur auf Kantenverschiebungen anspricht. Die Ansprechempfindlichkeit kann eingestellt werden. Bei Bedarf lassen sich auch kleine Warenbahnführer einbauen
Die Messvorrichtung ist am Abrollgestell montiert. Sie besteht aus einem schräggelagerten Tisch, einem Präzisionsmessrad mit Gegendruckvorrichtung und Zähler. Für Länder, in denen Eichvorschriften bestehen, ist die Messvorrichtung auf Verlangen in eichfähiger Ausführung lieferbar.
Hochstosslegen:
aus rund wird eckig

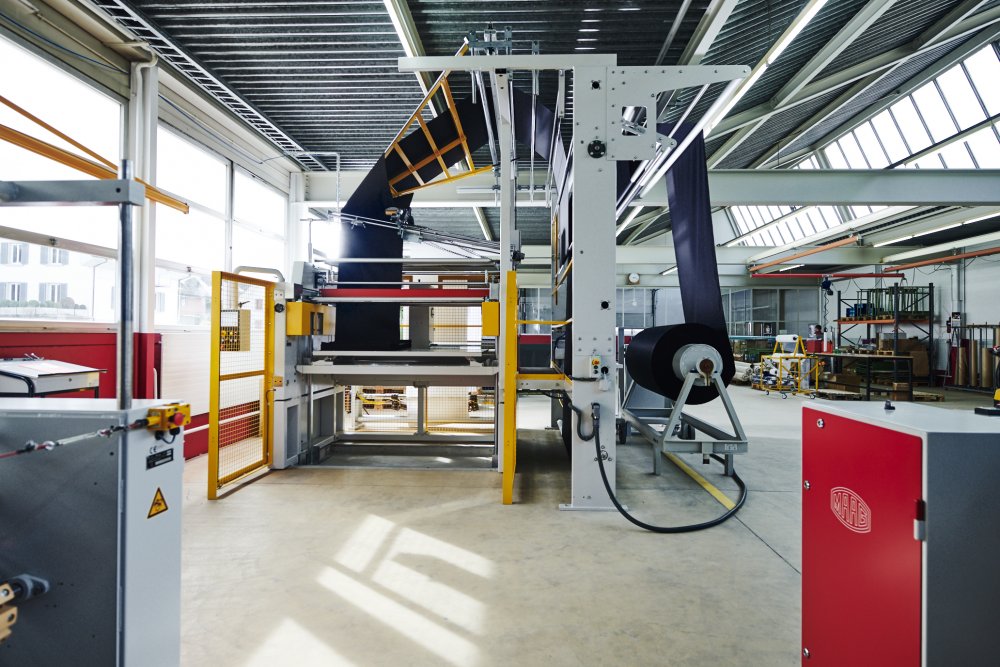

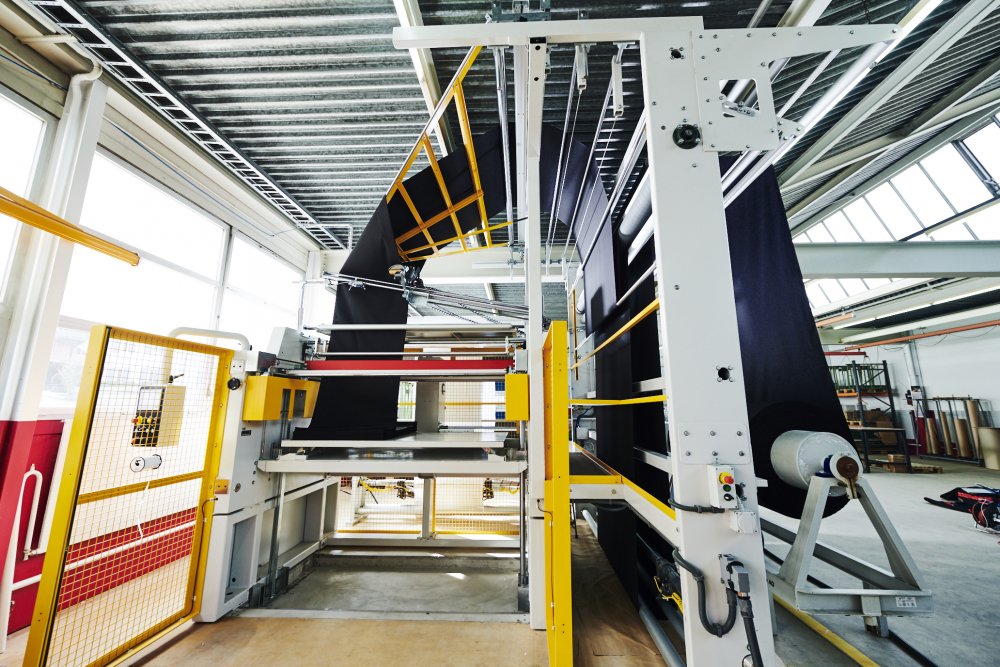

Effizient arbeitende Maschinen zum Zusammenstellen von Roh-Gewebepartien und präzises Legen auf Paletten, für den anschliessenden Transport. Auch in Kombination mit Schermaschine als Produktionslinie einzusetzen.
Unserer Hochstosslegemaschinen erreichen eine Geschwindigkeit von bis zu 80 m/min mit stufenlos regulierbaren Antrieben. Dabei entstehen Präzisionslagen von 1 Meter oder Yard Länge. Eine Umschaltvorrichtung Meter–Yard ist auf Wunsch erhältlich. Die geeichten Lagenlängen sind zugelassen durch die PTB Braunschweig.
Stosshöhen sind bis maximal 200 cm möglich. Beim Einlauf ist die maximale Gewebebreite 240 cm ohne und 400 cm mit Doublierung.
Wareneinlauf kann ab Grossdocke, Stapel und Kleinrolle erfolgen. Das Legen erfolgt bei grossen Stapelhöhen auf Transport-Paletten oder bei kleinen Metragen auf ausziehbaren Tischen. Bei unterschiedlicher Stoffdicke erfolgt die Anpassung der Tischabsenkung komplett automatisch.
Unsere Maschinen verfügen über einen Merkfaltenausleger zum Vorziehen der Lage um 3 cm. So kann man effizient eine Naht (Nahtwächter) oder die vorgegebene Länge (Vorwahlzähler) kennzeichnen.

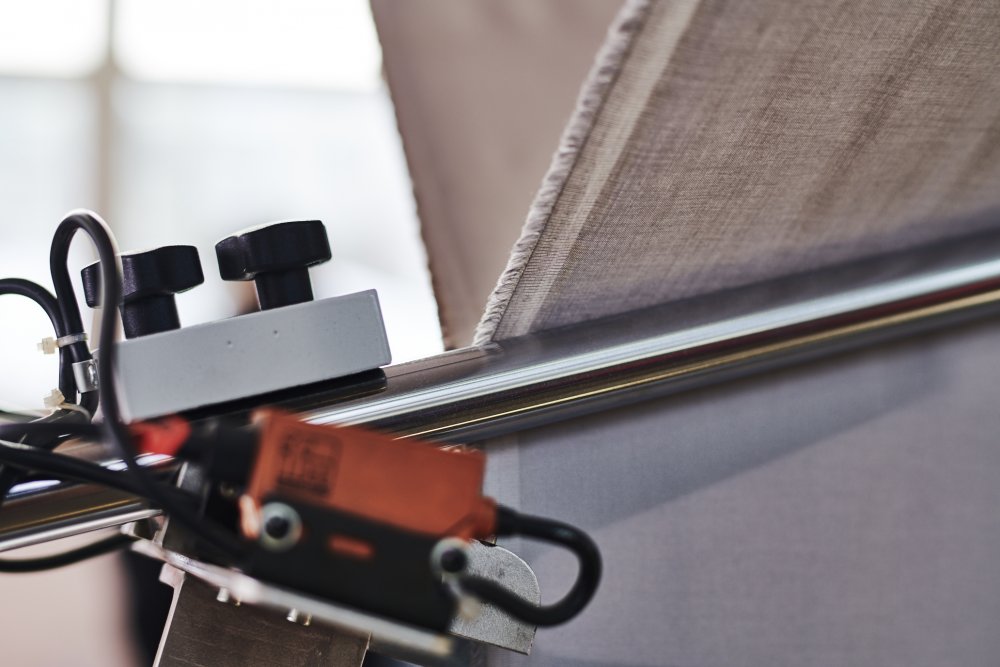

Auch eine Doubliervorrichtung mit automatischem Differentialkantenfühler zum exakten Doublieren Kante auf Kante sind serienmäßig erhältlich.
